设计时间在缩短,但产品的复杂性却在增加。设备在更小的尺寸内集成了更多的技术,同时对射频性能、检测精度和电源安全有着严格的要求。
传统测试方法已力不从心。随着产量攀升,即便是细微的变异(如操作误差、制程漂移或上游环节的不一致)都可能影响产品性能。而认证要求的不断提高,使得测试标准需要更高。
Averna为现代消费电子产品提供精密的自动测试系统,填补了这些空白,实现了全面覆盖。在我们的支持下,制造商一定能降低上市成本,提高利润。
设计时间在缩短,但产品的复杂性却在增加。设备在更小的尺寸内集成了更多的技术,同时对射频性能、检测精度和电源安全有着严格的要求。
传统测试方法已力不从心。随着产量攀升,即便是细微的变异(如操作误差、制程漂移或上游环节的不一致)都可能影响产品性能。而认证要求的不断提高,使得测试标准需要更高。
Averna为现代消费电子产品提供精密的自动测试系统,填补了这些空白,实现了全面覆盖。在我们的支持下,制造商一定能降低上市成本,提高利润。
Averna 针对消费电子产品所面临的独特挑战,开发和部署先进的测试和质量解决方案。我们为产品生命周期的各个阶段提供支持,从原型设计和功能验证到生产规模测试和上市后跟进。
我们的工程团队设计了一站式平台和定制化测试架构,将电气、射频、光学和机械验证功能融为一体。我们将自动视觉检测、校准流程、嵌入式固件测试和传感器验证整合到专为高吞吐量设计的统一系统中。

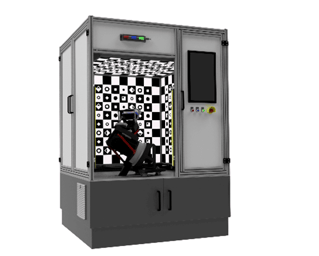

我们构建的平台能够适应新兴的应用场景,无论是镜头组还是嵌入式天线,以及AR/VR设备中的高速PCB和惯性传感器阵列。我们还协助验证不同硬件版本下的固件行为,并支持集成安全更新流程,以实现对嵌入式软件的可追溯验证。
我们的测试平台还支持在测试流程中直接集成环境测试与机械应力测试,例如:
这确保了产品在实际使用条件下的可靠性。
借助我们在开发测试系统和智能测试夹具设计与制造方面的丰富经验,快速验证您产品的功能和性能。
Averna 在设计先进的测试和测量系统方面拥有超过 25 年的经验,为北美、欧洲和亚洲领先的消费电子品牌提供支持。我们的平台已在全球部署大批量生产基地,并直接集成到合同制造商和原始设备制造商的工作流程中。
我们的平台设计符合国际合规框架——CE、FCC、UL、ISO 17025 和 IEC——并预先考虑了无线认证方面的挑战、电磁兼容性(EMC)阈值以及特定市场的安全认证标志。
我们的系统通过提供一致且数据详实的报告,有效消除了不必要的测试时间、良率波动以及未被追踪的失效模式,从而支持从试点到量产的平稳过渡。
从现场培训和远程诊断,到固件升级和模块更换,我们的专家将确保您的测试系统能够随着产品和合规要求的变化而不断适应。
我们将配置完善的测试站部署至全球生产基地及合同制造商处,并由区域工程团队提供支持,确保在紧迫的时间表下,各设施的性能保持一致。
