研究開発から量産まで、AR/VRの品質を産業レベルへ
拡張現実（AR）は現実世界に情報を重ね合わせ、仮想現実（VR）は現実世界を置き換え、複合現実（MR）は両者を融合させます。これらを総称してXR（eXtended Reality）と呼びます。これらの技術が家電製品、産業用トレーニング、医療、フィールドサービスなどの分野で普及するにつれ、一貫性や快適性に対する期待も高まっています。
スマートグラスやヘッドセットが研究開発の現場から世界中の生産ラインへと移行するにつれ、光学性能、センサー性能、およびトラッキング性能の一貫性を維持することは、単なる設計上の課題にとどまらず、製造上の課題ともなっている。
Avernaは、研究開発（R&D）の検証や新製品導入（NPI）の立ち上げから、生産終了（EOL）時の製造試験に至るまで、製品のライフサイクル全体を通じてOEMメーカーや受託製造業者を支援しています。当社のカスタマイズ可能なAR/VR/MRキャリブレーション・プラットフォームと自動試験ステーションは、再現性の高い測定、拡張性の高い導入、そして量産レベルでの堅牢性を保証します。
没入型デバイスが抱える製造上の課題
没入感は精度にかかっています。わずかな光学的なズレ、不安定なIMUのキャリブレーション、あるいはトラッキングのズレは、ユーザー体験を損ない、製品の歩留まりを低下させる可能性があります。その精度をシフト、生産ライン、そして世界中の拠点に拡大適用するには、さらなる複雑さが伴います：
- 多軸運動下におけるカメラとIMUの位置合わせの維持
- NEDの光学性能を客観的に確保する
- 温度および振動条件下における校正の安定性を確保する
標準化された計測機器と自動化が必要です。そうしなければ、ばらつきが増大し、歩留まりが低下してしまいます。
AR/VR/MRの標準化されたキャリブレーションおよびテスト手法
Avernaは、没入型デバイス向けに特別に設計された標準化されたAR/VR/MRキャリブレーション・プラットフォームにより、こうした不具合に対処します。当社のソリューションには以下が含まれます：
- カメラとIMUのキャリブレーション用多軸モーションプラットフォーム
- 客観的な光学測定法（MTF、歪み、視野角）
- 自動光学アライメントワークフロー
- 制御された条件下におけるセンサーおよび追跡の検証
- 生産現場向けの堅牢な治具
この手法は、生産グレードの治具、シーケンス化されたテストレシピ、MES/OPC UAと連携したデータサービスを備えた、構成可能なステーションとして提供されるため、研究開発（R&D）、新製品導入（NPI）、生産終了（EOL）の各段階において一貫した結果が得られます。スケールアップが必要な場合、当社は各拠点にステーションを複製（設計図通りに構築）し、GR&RおよびSPCを維持することで、歩留まり、快適性、ブランド価値を守る厳格な測定基準を損なうことなく、スループットを向上させます。
拡張現実（XR）市場における用途
Avernaの拡張現実（AR）および仮想現実（VR）テストプラットフォームは、以下を含む多岐にわたる分野の没入型デバイスをサポートしています：
- スマートグラスとウェアラブルARデバイス
- VRおよびMRヘッドセット
- ゲームおよびインタラクティブ・エンターテインメント・システム
- 航空宇宙・防衛用訓練シミュレーター
- 医療・ライフサイエンス機器
- 産業用および企業向けARプラットフォーム
本番環境向けの高度なAR/VRテスト機能
没入型デバイスにおいて一貫した性能を実現するには、個別のキャリブレーション手順だけでは不十分です。製造現場における拡張現実（XR）のテストには、統合された光学測定システム、モーション制御によるセンサーキャリブレーション、組み込みサブシステムの検証、そして再現性を確保するために設計された制御環境が求められます。

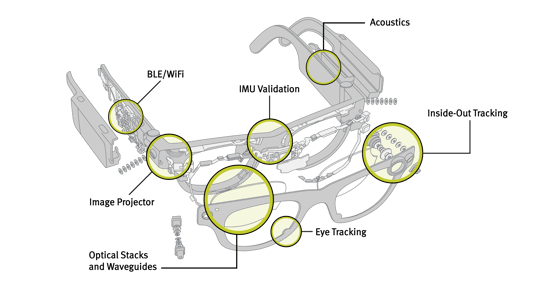

AR/VRデバイスは、光学、センシング、電子機器、および接続機能を、緊密に統合されたシステム内に組み合わせています。下の図は、これらのサブシステム全体にわたるAvernaのAR/VRテストのカバー範囲を示しています。
光学測定アーキテクチャ
ニアアイディスプレイの性能は、知覚される鮮明度や位置合わせに直接影響を与えます。量産においては、これらのパラメータを管理された条件下で、かつ定義された許容範囲内で測定する必要があります。
AvernaのAR/VRテストシステムは、固定された撮影ジオメトリと機械的に制約された位置決め機能を備えた高精度光学ベンチを採用しています。これにより、オペレーターによる影響を排除し、被測定デバイスと測定システム間の決定論的な位置合わせを保証します。
画質は、MTF解析や歪みマッピングなどの客観的な手法を用いて評価されます。視野角は、校正済みの光学基準物と制御された照明環境を用いて、定義された仕様に対して検証されます。また、動作モードを問わず一貫した視覚性能を確保するため、表示タイミングやリフレッシュレートの検証も組み込むことができます。
高い光学精度が求められる用途では、アクティブアライメントのワークフローを組み込むことで、組み立て工程中にコンポーネントの位置を動的に調整・検証することが可能です。
その結果、再現性を重視して設計された測定アーキテクチャが実現しました。エンジニアリング検証時にテストされたデバイスと同じものを、測定戦略を再定義することなく、生産現場でも同等の手法を用いて特性評価することができます。
センサーおよびモーションのキャリブレーション
Avernaは、厳密に定義された公差範囲内で制御された運動軌跡を再現できる多軸リニアステージおよび回転ステージを統合しています。これらのプラットフォームにより、以下のことが可能になります：
- IMUのバイアスおよびスケール係数の補正
- カメラとセンサーの位置合わせの確認
- 再現性のある条件下での動的動作検証
このシステムは静的キャリブレーションに限定されません。制御された動作検証もサポートしており、メーカーは固定点での測定のみに頼るのではなく、動的なシーケンス中のセンサーの挙動を観察することができます。生産現場において、このアーキテクチャにより、モーションサブシステムの体系的な機能検証が可能になります。
測定の完全性と生産管理
AR/VRのテストは、測定値が長期にわたり安定している場合にのみ価値があります。再現性とトレーサビリティこそが、プラットフォームがエンジニアリングビルドから継続的な本番環境へと移行できるかどうかを決定づける要素となります。
各試験ステーションは、被試験装置（DUT）への負荷を制御し、装置が固定された後に動きが生じないよう機械的な制約を設けるように設計されています。これにより、ソフトウェアで補正するのではなく、発生源における位置のばらつきを低減します。
製造現場への導入に先立ち、再現性分析を実施し、測定ばらつきを定量化するためにGR&R解析を行います。その目的は、システムが製品本来のばらつきと測定ノイズを区別できることを確認することにあります。また、温度変化、振動への曝露、長期的なドリフトなどの環境要因を評価し、実際の稼働条件下での校正の安定性を確保します。
測定結果は発生源で収集され、MES環境に統合できるよう体系化されます。これにより、統計的工程管理、歩留まりの追跡、および新製品導入（NPI）の立ち上げ段階や量産段階におけるライン間・拠点間の一貫した比較が可能になります。
AR/VRテストのためのハードウェアとソフトウェアの統合
Avernaは、機械式治具、モーション制御、ビジョンシステム、RF試験、カスタム電子機器を、工場での導入を想定して設計された産業用ソフトウェア・フレームワークと統合した、包括的なテスト・エコシステムを開発しています。
ハードウェアレベルでは、システムは、PCBアセンブリ、プログラム可能な電源制御、および高速データ収集をサポートするカスタム通信インターフェースを介して、被試験デバイスと直接接続します。決定論的なトリガ機能により、キャリブレーションや機能検証の際、カメラ、IMU、ディスプレイ、RFモジュール、および組み込み電子機器との同期が取れた連携が保証されます。電源の安定性や組み込みサブシステムの応答性は、体系化された最終工程テストの一環として検証可能です。
ソフトウェアのレベルでは、 Averna Launchという集中型テスト実行システムが、シーケンス管理、ファームウェアとの連携、およびキャリブレーションルーチンを管理すると同時に、測定データをリアルタイムで処理します。結果は構造化された形式で記録され、MESとの連携や長期的なトレーサビリティをサポートします。また、必要に応じて、特徴検出、位置合わせの検証、または欠陥の特定のために、統合されたコンピュータビジョンツールを導入することも可能です。
VRヘッドセット用ディスプレイキャリブレーションステーション
大手VRヘッドセットメーカー向けに、Avernaはディスプレイのキャリブレーションを行う完全自動化された機能テストステーションを設計・導入しました。
これには、X、Y、Z軸で4インチ×4インチ×2インチの可動範囲を持つリニアステージを用いた包括的な試験が含まれており、カメラの動きを制御するために必要なすべてのインターフェース（ハードウェアおよびソフトウェア）も提供されました。このシステムでは、カメラや被試験装置がシステムにセットされた後は、それらを操作することができなくなります。
